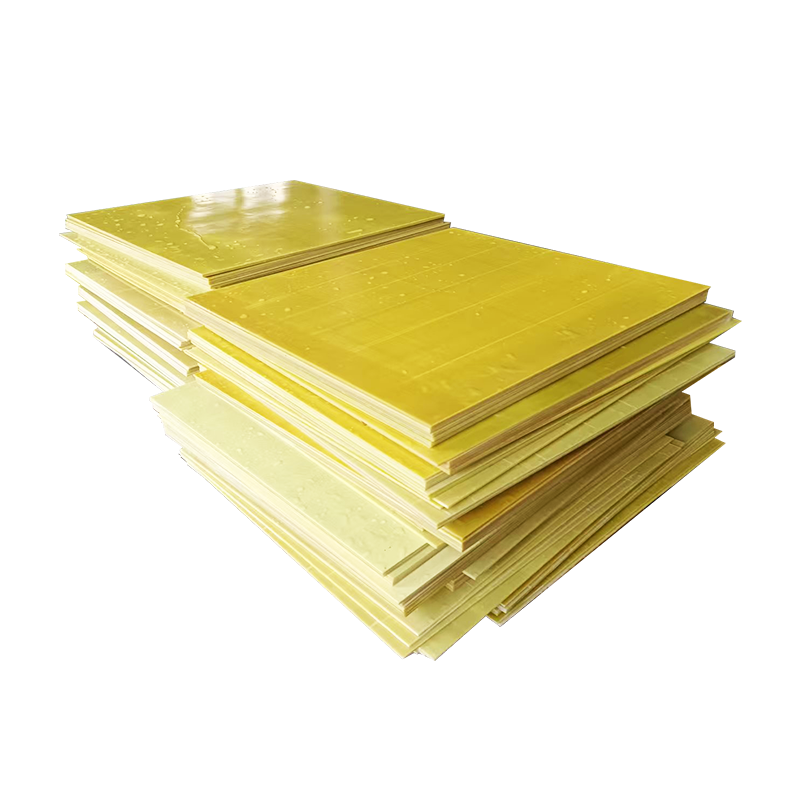

Желтая плита из стекловолокна: жаростойкая изоляция, которая обрабатывается как дерево

Материал, который изолирует, противостоит нагреву и режет на стандартном деревообрабатывающем оборудовании, решает множество проблем. Желтая доска из стекловолокна делает все три. Это композит из непрерывных стеклянных волокон, связанных высокотемпературной смолой, спрессованных в плоские листы и отвержденных. Желтый цвет обусловлен системой смол. Плата выдерживает постоянные рабочие температуры, которые могут привести к потемнению и разрушению эпоксидных ламинатов. Производители электрооборудования используют его для клеммных колодок, дугогасительных барьеров и тепловых экранов. В литейных и сварочных цехах его используют в качестве термостойкой поверхности. Материал не является ламинатом в традиционном понимании. Это термореактивная плита, армированная стекловолокном, свойства которой находятся между электрической изоляцией и структурной тепловой защитой.

Стекловолокно и термостойкая смола

Основа представляет собой непрерывное стекловолокно, а не тканую ткань. Волокна укладываются в мат или ориентируются слоями, затем пропитываются модифицированной фенольной или силиконовой смолой. Под воздействием тепла и давления доска превращается в жесткий лист. Производитель желтой плиты из стекловолокна контролирует содержание смолы и ориентацию волокон для обеспечения одинаковых механических и термических свойств по всему листу.

Температурный рейтинг – вот что отличает этот материал. Стандартные эпоксидно-стеклянные ламинаты, такие как FR-4 или 3240, размягчаются и теряют механическую прочность при температуре выше 150 градусов Цельсия. Желтая плита из стекловолокна выдерживает непрерывную эксплуатацию при температуре 200 градусов и выше, в зависимости от марки смолы. Кратковременное воздействие более высоких температур, брызг расплавленного металла, сварочных брызг или воздействия дуги не приводит к немедленному разрушению материала. Эта термическая прочность делает его полезным в средах, где другие изоляционные плиты превращаются в древесный уголь.

Материал обрабатывается деревообрабатывающими инструментами с твердосплавными напайками. Пиление, сверление, фрезерование и нарезание резьбы — все это работает. Стеклянные волокна абразивны, поэтому износ инструмента выше, чем при обработке дерева или пластика, но процесс прост. Производитель желтых стекловолоконных плит поставляет листы, нарезанные по размерам заказчика, или полноразмерные панели для собственной обработки.

Электрическая изоляция и механическая прочность

Диэлектрическая прочность желтой стекловолоконной плиты препятствует пробою напряжения по толщине материала. Он изолирует опоры шин, платы клеммных соединений и фазовые перегородки в оборудовании низкого и среднего напряжения. Материал не имеет такой богатой смолой поверхности, как эпоксидный ламинат, поэтому он может не соответствовать высоким электротехническим характеристикам. Но для многих промышленных применений причиной, по которой его определяют, является сочетание изоляции и термостойкости.

Механическая прочность под нагрузкой хорошая, но не исключительная. Желтая стекловолоконная плита имеет меньшую прочность на изгиб, чем тканый стеклянный эпоксидный ламинат. Он может стать хрупким при резком ударе. Компромисс – тепловые характеристики. Инженер, выбирающий желтую стекловолоконную плиту вместо G10 или FR-4, отдает предпочтение термостойкости, а не большой механической прочности. Производитель желтой плиты из стекловолокна предоставляет оба набора данных, чтобы пользователь мог сделать правильный выбор материала для своего применения.

Влагопоглощение выше, чем у эпоксидных ламинатов. Смолы на фенольной основе, используемые в производстве желтых стекловолоконных плит, более гигроскопичны. В средах с высокой влажностью или в закрытых помещениях материал впитывает влагу, что может снизить сопротивление изоляции. Запечатывание кромок и поверхностей влагостойким покрытием смягчает это. Производитель желтой плиты из стекловолокна предлагает варианты с герметичным покрытием или покрытием для влажных условий эксплуатации.

Вот что материал должен доставлять в эксплуатацию:

• Мат из непрерывного стекловолокна с термостойкой фенольной или силиконовой смолой.
• Температурный диапазон 200 градусов Цельсия или выше для непрерывного использования.
• Диэлектрическая прочность, соответствующая напряжению системы
• Обрабатываемость стандартными деревообрабатывающими инструментами с твердосплавными напайками.
• Толщина листа от нескольких миллиметров до пятидесяти миллиметров и выше

Где подходит желтая доска

В электрических распределительных устройствах и панелях управления используются панели из желтого стекловолокна для барьеров дугогасительных камер и пластин теплоизоляции. Материал выдерживает тепло прерывания дуги, не воспламеняясь и не обугливая быстро.

Производители трансформаторов используют его для опор катушек и изоляции выводов вблизи горячего масла и пластин сердечника. Температура вблизи сердечника трансформатора может превышать допустимую для эпоксидных плат. Желтая плита из стекловолокна выдерживает окружающее тепло, не размягчаясь.

Литейные предприятия, сварочные цеха и предприятия термообработки используют плиту в качестве теплового барьера на станинах станков, сварочных столах и панелях доступа к печи. Он защищает нижележащие конструкции от кондуктивного и излучаемого тепла. Материал не является конструкционной строительной панелью, но служит прочным сменным тепловым экраном.

Производители промышленных печей и сушилок используют желтую стекловолоконную плиту для внутренних перегородок и крепления компонентов. Доска сохраняет свою форму при повторяющихся циклах нагрева и охлаждения, не деформируясь.

Что ограничивает материал

Хрупкость при ударе означает, что доска может треснуть при ударе инструментом или при падении во время обращения. Производитель желтых стекловолоконных плит, который отправляет листы в упаковке с защитной кромкой, снижает повреждения при транспортировке. Поглощение влаги во влажных условиях хранения изменяет электрические свойства поверхности. Предварительная сушка перед механической обработкой и нанесение герметизирующего покрытия после механической обработки решают эту проблему в критически важных электротехнических приложениях.

Желтая плита из стекловолокна – нишевый материал. Он не заменяет G10 или FR-4 там, где эти материалы работают. Он служит там, где тепло убивает все остальное. Материал изолирует места размягчения эпоксидной смолы. Он блокирует тепло там, где плавится пластик. Выберите производителя, который контролирует содержание смолы, сертифицирует тепловые и электрические характеристики и предоставляет листы необходимых размеров. Плата будет изолировать, защищать и выдерживать жару. Вот почему он существует.
