Плата из эпоксидной смолы с круглой подушкой: изоляционный диск под каждой клеммой и втулкой

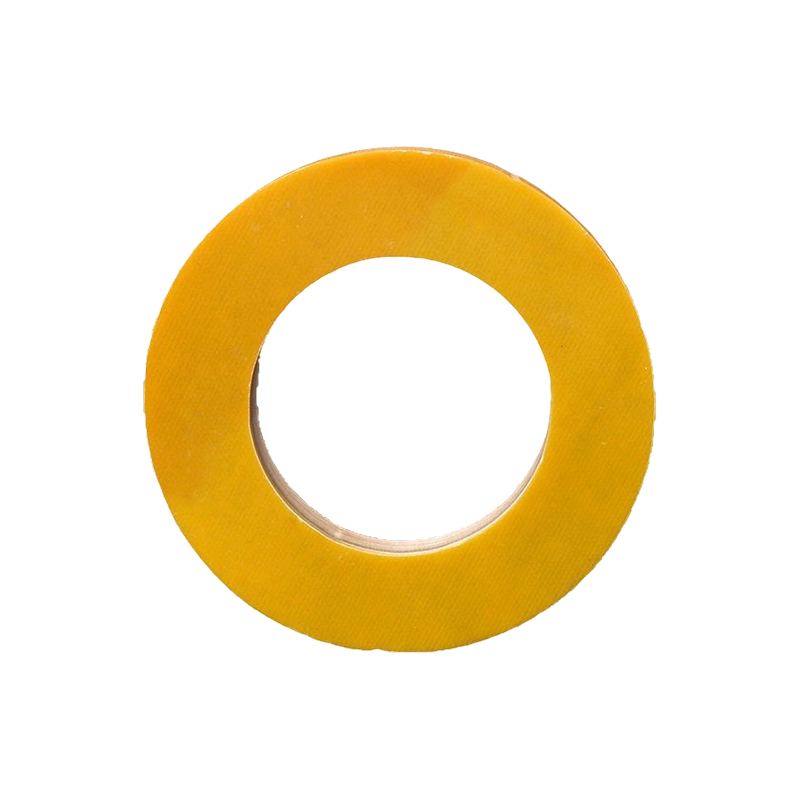

Втулка трансформатора крепится болтами к металлическому баку. Через панель проходит высоковольтная клемма. Между токоведущим проводником и заземленной рамой находится изоляционный диск, который выдерживает механическое сжатие, электрическое напряжение и годы термоциклирования. Этот диск часто является круглая доска из эпоксидной смолы . Это не лист, которому придают форму на месте. Его обрабатывают до окончательных размеров на заводе: просверливают отверстия, обрабатывают поверхности, а размеры выдерживают с точностью до миллиметра. Производитель, производящий эти круглые прокладки, поставляет их производителям трансформаторов, сборщикам распределительных устройств и производителям промышленного оборудования, которым необходимы готовые к установке изоляционные компоненты.

Почему круглая подушка вместо квадратного листа

Квадратный лист подходит для плоских барьеров. Круглая площадка подходит для круглых интерфейсов. Вводы, изоляторы, клеммные колодки и зажимные площадки имеют круглые основания. Вырезание круга из листового материала приводит к отходам материала и добавляет дополнительный этап процесса. Круглая плита из эпоксидной смолы поставляется уже обработанной и готовой, что экономит время изготовителя оборудования и уменьшает количество пыли из стекловолокна в цехах.

Материал представляет собой тот же эпоксидный ламинат, армированный стекловолокном, что и стандартные листы. Разница в обработке. Накладка вырезается на станке с ЧПУ из затвердевшего ламината. Просверливаются отверстия для крепежных болтов и проходов проводов. Поверхности шлифуются или шлифуются до заданной степени чистоты. Допуски по диаметру, толщине и расположению отверстий выполняются по чертежу заказчика.

Толщина варьируется от нескольких миллиметров для клеммных колодок для легких условий эксплуатации до пятидесяти миллиметров и более для конструкционных зажимных пластин, которые выдерживают механическую нагрузку тяжелых шин. Производитель плит из эпоксидной смолы с круглыми прокладками управляет всем диапазоном толщины и удостоверяет, что каждая партия соответствует механическим и электрическим характеристикам.

Электрические и механические требования к одному диску

Подушка изолирует. Это его основная функция. Диэлектрическая прочность по всей толщине препятствует пробою напряжения между проводником и землей. Плата с круглой прокладкой из эпоксидной смолы, предназначенная для распределительных устройств среднего напряжения, должна выдерживать тысячи вольт на миллиметрах эпоксидно-стеклянного ламината без трения или прокола.

Подушка также несет сжимающую нагрузку. Втулка, прикрученная к подушке, прижимает ее к стенке бака. Клеммный выступ, прижатый к поверхности колодки, прижимается под действием крутящего момента болта. Материал должен противостоять смятию и ползучести. Эпоксидная смола, армированная непрерывной стеклотканью, обладает высокой прочностью на сжатие и сопротивляется хладотекучести, которой подвергаются чистые термопласты при постоянной нагрузке.

Термоциклирование проверяет связь между смолой и стеклом. Бак трансформатора нагревается под нагрузкой и остывает при отсутствии напряжения. Плата из эпоксидной смолы с круглой подушкой, которая расширяется и сжимается без расслаивания или потери крутящего момента болтов, обеспечивает герметичность втулки и герметичность клеммы.

Вот что нужно производителю оборудования от круглой площадки:

• Стеклотканевый эпоксидный ламинат, соответствующий термическому классу оборудования.
• Диаметр, толщина и расположение отверстий на чертеже обработаны на станке с ЧПУ.
• Диэлектрическая прочность, рассчитанная на напряжение системы с запасом
• Прочность на сжатие удерживает предварительную нагрузку болта без проскальзывания.
• Поверхность готова к сборке, вторичная шлифовка не требуется.

Где находятся эти колодки в реальном оборудовании

Вводы трансформатора пропускают высоковольтные проводники через крышку бака. Круглая прокладка находится между фланцем втулки и крышкой, изолируя проводник от заземленного резервуара и одновременно герметизируя от утечек масла. Плата из эпоксидной смолы с круглой прокладкой в ​​этом приложении выдерживает электрические нагрузки, механический зажим и постоянное погружение в горячее трансформаторное масло.

В клеммных панелях распределительных устройств используются круглые площадки, где кабели или шины проходят через стены отсеков. Прокладка изолирует проводник и обеспечивает противопожарный барьер между отсеками. Плата из эпоксидной смолы с круглыми прокладками, предназначенная для распределительных устройств, отвечает требованиям огнестойкости и противостоит образованию следов на поверхности, которые приводят к замыканиям между фазой и землей.

В клеммных коробках двигателя используются круглые площадки меньшего размера для изоляции соединительных шпилек от корпуса. В колодке просверлены три шпильки и два крепежных винта — простая деталь, обеспечивающая безопасную работу двигателя в течение многих лет.

Что не так с дешевой подушкой

Подушка расслаивается вокруг отверстий под болты из-за чрезмерной затяжки. Плита из эпоксидной смолы круглой формы с недостаточной прочностью на сжатие или плохой адгезией стекла к смоле трескается в точке напряжения. Трещина распространяется, болт теряет крутящий момент, уплотнение втулки выходит из строя.

Поглощение влаги на обработанных краях создает проводящий путь. Плита из эпоксидной смолы с круглыми подушками и правильно затвердевшим ламинатом без пустот препятствует проникновению влаги даже на стенки просверленных отверстий. Пост-отверждение после механической обработки помогает повторно загерметизировать края.

Круглая доска из эпоксидной смолы выглядит просто. Круг из коричневатого ламината с несколькими дырочками. Но он находится между тысячами вольт и землей, несет вес медных проводников и десятилетиями работает внутри оборудования, которое не может выйти из строя. Выберите производителя, который занимается печатью, сертифицирует электрооборудование и осуществляет пост-отверждение ламината. Подушка будет изолировать и удерживать. Вот что он должен делать.
