Эпоксидная плита FR4: стандарт электроизоляции

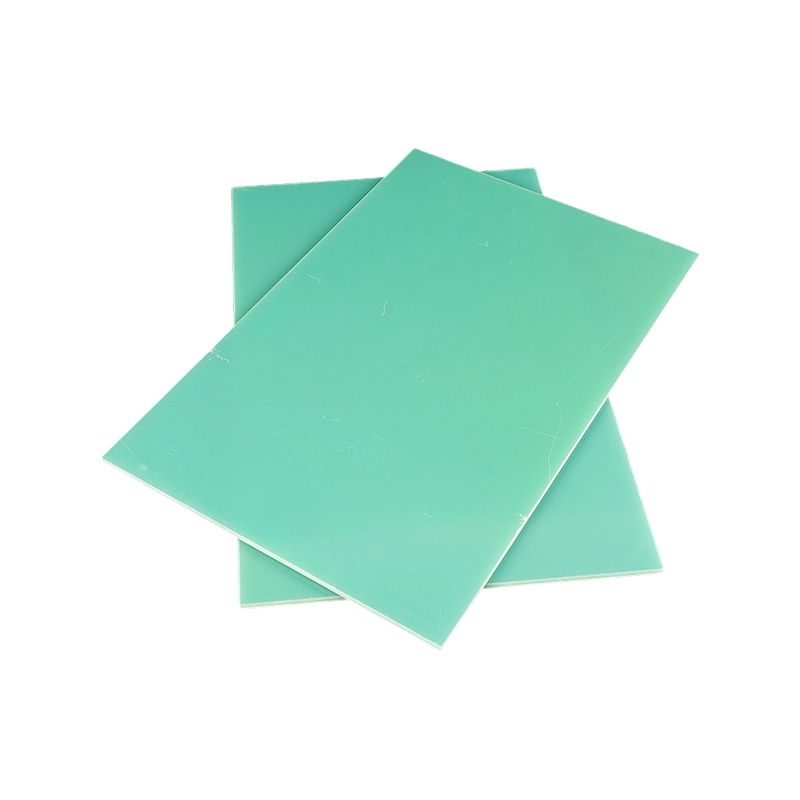

В электротехнической и электронной промышленности немногие материалы используются так широко, как Эпоксидная плита FR4 . Имя несет в себе конкретный смысл. «FR» означает «огнестойкий», что указывает на то, что материал соответствует установленным стандартам по устойчивости к горению. «4» относится к определенному классу в системе классификации. Эпоксидная плита FR4 представляет собой армированный стекловолокном эпоксидный ламинат, который сочетает в себе электрическую изоляцию, механическую прочность и огнестойкость в одном продукте. Материал изготавливается путем наложения слоев тканого стеклоткани на эпоксидную смолу, содержащую огнезащитные добавки, а затем прессования и нагревания до тех пор, пока смола не затвердеет и не превратится в твердую панель.

Производственный процесс и ключевые свойства

Производство эпоксидной плиты FR4 начинается с того, что рулоны стеклоткани пропускают через ванну для погружения, заполненную эпоксидной смолой, смешанной с огнезащитными составами. Несколько слоев ткани, покрытой смолой, укладываются друг на друга для достижения желаемой толщины, а затем помещаются в нагретый гидравлический пресс, где давление и температура применяются одновременно. После отверждения панели охлаждаются в контролируемых условиях, чтобы предотвратить деформацию. Эпоксидная плита FR4 ценится прежде всего за свои электроизоляционные характеристики. Он обладает высокой диэлектрической прочностью, что означает, что он может выдерживать значительное напряжение, не проводя электричество. Диэлектрическая проницаемость остается стабильной во всем диапазоне частот, что важно в высокочастотных приложениях.

Механически эпоксидная плита FR4 обеспечивает хорошую прочность для своего веса. Армирование стеклом обеспечивает прочность на растяжение и изгиб. Ключевые свойства включают в себя:

• Прочность на изгиб достаточна для установки тяжелых компонентов.
• Низкое поглощение влаги для стабильности размеров.
• Хорошая ударопрочность по сравнению с неармированными пластиками.

Стандарты огнестойкости

Огнестойкие характеристики эпоксидной плиты FR4 не являются обязательными для многих применений. Электрические панели и корпуса должны соответствовать нормам безопасности, ограничивающим распространение огня. Эпоксидная плита FR4 обычно соответствует рейтингу UL 94 V-0, высокой классификации для испытаний на вертикальное горение. Этот рейтинг означает, что при воздействии пламени на испытуемый образец материал перестает гореть в течение определенного времени после удаления источника пламени. Из него также не капают горящие частицы, которые могут воспламенить материалы внизу. Пользователи должны учитывать, что не каждая зеленая или желтая эпоксидная плита является настоящей эпоксидной плитой FR4 — некоторые плиты общего назначения не имеют сертифицированного огнестойкого состава.

Методы изготовления

Эпоксидную плиту FR4 можно резать, сверлить и придавать ей форму, используя методы, аналогичные методам обработки других стеклопластиков. Рекомендуется использовать инструменты с твердосплавными напайками, поскольку стекловолокно является абразивным. Стандартные инструменты из быстрорежущей стали быстро тупятся, что приводит к неровным резам и сильному запылению. Резка возможна и для более тонких досок, обычно до 1,6 мм. Более толстые панели требуют распиловки. Для сверления требуются острые твердосплавные сверла с углом при вершине от 90 до 118 градусов, а опорная пластина помогает предотвратить раскалывание в точке выхода сверла. Во время всех операций механической обработки рекомендуется собирать пыль.

Общие приложения

Эпоксидная плита FR4 используется во многих отраслях. В производстве электрических щитов он служит монтажными пластинами для автоматических выключателей, клеммных колодок и реле. Его изоляционные свойства отделяют компоненты, находящиеся под напряжением, от заземленных корпусов. Изготовление печатных плат является еще одним важным применением, когда тонкая эпоксидная плата FR4 образует подложку для ламинатов с медным покрытием. Другие распространенные приложения включают в себя:

• Опоры шин в электрораспределительном оборудовании
• Испытательные приспособления для проверки электронной сборки
• Тепловые барьеры между тепловыделяющими компонентами
• Конструктивные детали в шкафах управления

От небольших электронных устройств до промышленных энергосистем — эпоксидная плита FR4 обеспечивает надежное сочетание электрической изоляции, механической прочности и огнестойкости для оборудования, которое должно безопасно работать в условиях электрической нагрузки и температурных нагрузок.
