Эпоксидная плита 3240: высокотемпературный изоляционный материал

В электрооборудовании и промышленном оборудовании некоторые компоненты выделяют тепло во время нормальной работы. В таких условиях стандартные изоляционные материалы могут размягчиться или потерять эффективность. 3240 эпоксидная плита предназначен для таких условий. Этот эпоксидный ламинат, армированный стекловолокном, разработан так, чтобы сохранять свои механические и электрические свойства при более высоких температурах, чем материалы общего назначения FR4. Номер 3240 относится к определенной марке в соответствии с китайскими промышленными стандартами, известной своей термической стабильностью.

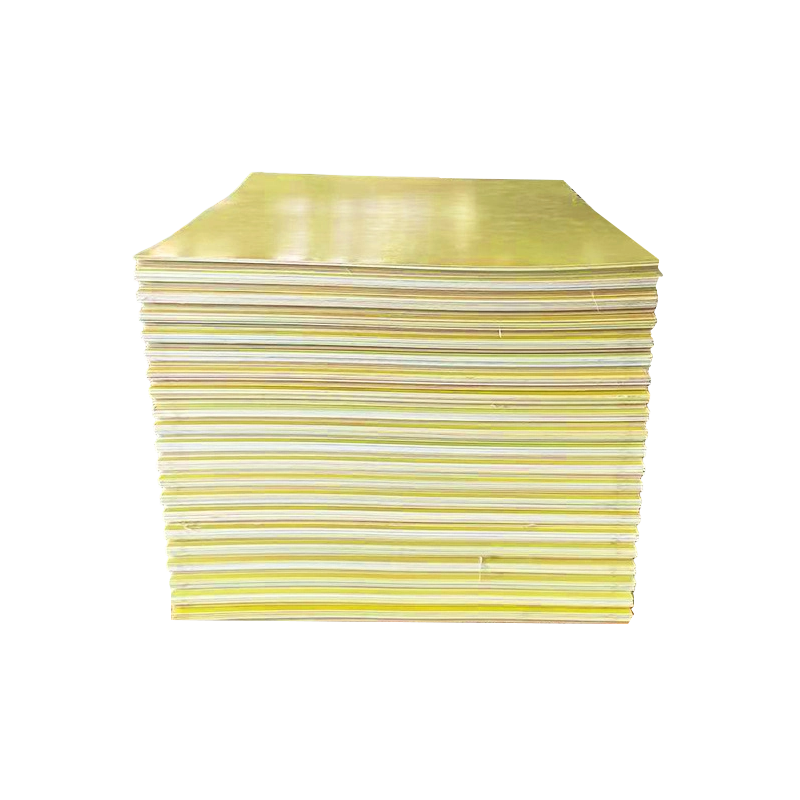

Эпоксидная плита 3240 производится из тканого стеклоткани, пропитанного модифицированной эпоксидной смолой. В состав смолы входят компоненты, которые повышают температуру стеклования, что означает, что материал остается жестким и стабильным по размерам при воздействии тепла. Несколько слоев укладываются друг на друга и прессуются под высоким давлением, одновременно отверждаясь при повышенных температурах. Полученная панель имеет светло-желтый или зеленовато-желтый цвет, что отличает ее от стандартных эпоксидных плит.

Тепловые и электрические свойства

Основным преимуществом эпоксидной плиты 3240 является ее способность работать в теплых условиях эксплуатации. Обычно он имеет температурный индекс, подходящий для непрерывного использования при температурах выше, чем у ламинатов общего назначения. Это делает его подходящим для монтажа компонентов, выделяющих тепло, таких как силовые резисторы, трансформаторы и тиристорные сборки.

В электрическом отношении эпоксидная плита 3240 обладает высокими изоляционными характеристиками. Он обладает высокой диэлектрической прочностью и высоким поверхностным сопротивлением. Ключевые свойства включают в себя:

• Температурный индекс соответствует требованиям класса B или F в зависимости от рецептуры.
• Низкое водопоглощение для стабильной работы во влажных условиях.
• Высокое сопротивление изоляции даже после циклического изменения температуры
• Хорошая дуговая стойкость для распределительных устройств.

Материал также сохраняет прочность на изгиб при повышенных температурах. Некоторые плиты из эпоксидной смолы теряют механическую целостность при нагревании, но плита из эпоксидной смолы 3240 сохраняет достаточную жесткость, чтобы выдерживать тяжелые компоненты без провисания.

Механические и технологические характеристики

Эпоксидную плиту 3240 можно обрабатывать с использованием стандартного оборудования, хотя рекомендуется использовать твердосплавные инструменты. Стеклянные волокна в материале абразивны, поэтому инструменты из быстрорежущей стали быстро изнашиваются. Резка подходит для более тонких листов, обычно до 2 миллиметров. Более толстые панели требуют распиловки ленточными или циркулярными пилами, оснащенными твердосплавными полотнами.

Для сверления эпоксидной плиты 3240 требуются острые сверла правильной геометрии. Угол при вершине от 90 до 118 градусов работает хорошо. Скорость подачи должна быть умеренной, чтобы предотвратить расслоение вокруг отверстия. Использование подложки под панелью помогает получить чистые выходные отверстия без сколов. Для болтовых соединений резьбу можно нарезать непосредственно в эпоксидную плиту 3240, хотя для сборок, которые будут разбираться несколько раз, рекомендуются резьбовые вставки.

В процессе обработки материал образует мелкую пыль. Эта пыль состоит из стекловолокон и частиц затвердевшей эпоксидной смолы. Операторы должны использовать системы сбора пыли или носить соответствующие средства защиты органов дыхания. Контакт кожи с пылью может вызвать раздражение, поэтому рекомендуется мыть открытые участки кожи после работы с эпоксидной плитой 3240.

Общие промышленные применения

Эпоксидная плита 3240 используется в оборудовании, где встречаются тепло и электричество. В центрах управления двигателями он служит изолирующим барьером между фазами и монтажными пластинами для контакторов. Производители блоков питания используют его для монтажа компонентов в сборках с высокой плотностью размещения, где в закрытых помещениях накапливается тепло.

Другие типичные области применения эпоксидной плиты 3240 включают:

• Изолирующие шайбы и прокладки в трансформаторных сборках
• Клеммные колодки в электрощитах большой мощности
• Дугогасители и барьерные компоненты в автоматических выключателях
• Структурные опоры в секциях управления печью и сушилкой

Пользователям следует выбирать эпоксидную плиту 3240, если рабочая среда слишком теплая для стандартного FR4, но недостаточно горячая, чтобы требовать применения специальной керамики или полиимидных материалов. Он соответствует практическому среднему диапазону температур, в котором работают многие промышленные электрические системы.

Сравнение с другими эпоксидными плитами

Эпоксидная плита 3240 отличается от стандартной FR4 по нескольким причинам. FR4 оптимизирован для применения в печатных платах и ​​общей электроизоляции, при этом огнестойкость является ключевой особенностью. Эпоксидная плита 3240 отдает предпочтение тепловыделению над огнестойкостью. Он может иметь разные классы воспламеняемости в зависимости от конкретного состава, используемого каждым производителем.

По внешнему виду эпоксидная плита 3240 имеет более светлый цвет, чем типичная плита FR4. Поверхность обычно гладкая с обеих сторон. Допуски по толщине аналогичны другим сортам промышленного ламината. Когда для проекта требуется материал, который остается прочным и изолирующим при умеренно повышенных температурах, эпоксидная плита 3240 представляет собой практичный вариант, который легче обрабатывать, чем керамические альтернативы, и более термостойкий, чем стандартные эпоксидные ламинаты.
